Описание

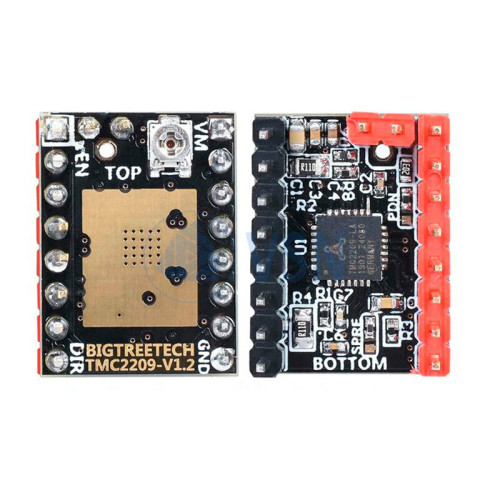

Плата с драйвером TMC2209 служит для эффективного управления двухфазным шаговым двигателем. Вращение мотора с микрошагом 1/256 в сочетании с умным контролем питания позволяет сделать 3D-принтер практически бесшумным и прецизионно рулить шаговыми моторами без дрожания и пропущенных шагов.
Особенности
Предельно тихий режим работы шагового двигателя.
Плавное вращение мотора с разрешением до 256 микрошагов.
Драйвер не допускает рывков и пропусков шагов при вращении двигателя.
Определение заклинивания и нагрузки на валу двигателя для диагностики.
Управление по интерфейсу STEP/DIR или UART.

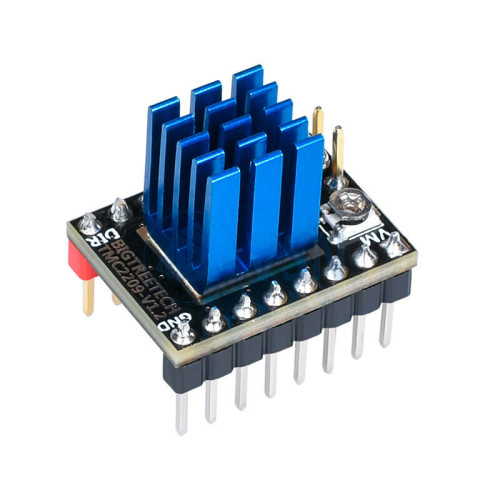

Эффективное охлаждение модуля с крупным терморассеивателем и радиатором.
Применение
Драйвер TMC2209 часто используют для апгрейда характеристик 3D-принтера. В этом случае модуль ставится вместо штатного драйвера шагового двигателя на отдельной оси, а затем в прошивку принтера вносятся соответствующие изменения.
Драйвер шагового двигателя TMC2209 отлично подойдёт для управляющей платы BTT SKR 2, если вы собираете собственную начинку 3D-принтера с кастомной прошивкой.
Модуль TMC2209 обратно совместим по габаритам и распиновке с драйвером на базе TMC2208, поэтому существующие проекты можно перевести на TMC2209 с минимальными изменениями.
Питание
Модуль TMC2209 питается постоянным током с напряжением от 4,75 до 28 В, которое также поступает на обмотки шагового двигателя. Поэтому для связки «драйвер+двигатель» можно обойтись одним источником питания.
В 3D-принтере модуль берёт питание напрямую от материнской платы.
В остальных случаях вам понадобится дополнительный блок питания.
Характеристики
Модель: Bigtreetech TMC2209 v1.2
Напряжение питания: 4,75–28 В
Напряжение логических уровней: 3,3–5 В
Номинальный выходной ток: 2 А
Пиковый выходной ток: до 2,8 А
Режим управления: STEP/DIR или UART
Количество микрошагов: до 256
Определение нагрузки и обнаружение остановки: есть
Размеры: 20,4×15,2×22,3 мм
Характеристики
Длина | 5 мм |
Вес | 0.047 кг |
Ширина | 15.5 мм |
Высота | 12.5 мм |
